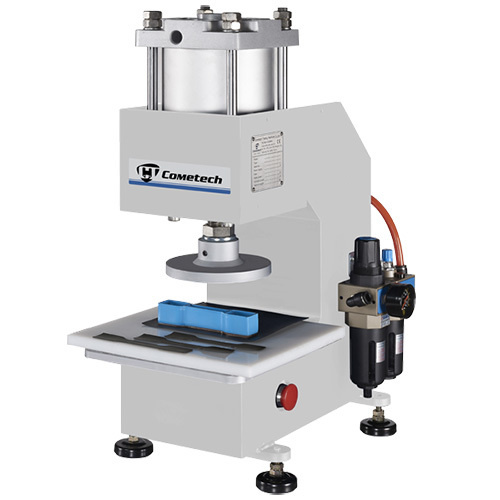

エアー式試験片打抜器｜QC-603A

HOME | 製品カテゴリー | 試験片制作機 | エアー式試験片打抜器｜QC-603A

■仕様

適用材料

ゴム、プラスチック （硬度A90度以下）、革など
加圧板内径

上部加圧板φ145 mm (長方形加圧板選択可能)
下部圧板260 x 230 mm
ストローク

100 mm
最大出力

900 kg
動力

気圧3 ~ 6 kg/cm² (エアコンプレッサーはユーザーさんが自分で用意してください)
付属品

打抜用板1枚
オプション

打抜カッターは下記図通りです。 ご希望のサイズ・形状にて製作可能
特長

◎操作便利、省力、時間短縮
◎ダブルスイッチ装置で安全性が向上
本体寸法

36 x 43 x 69cm
重量

55 kg

エア式

QC-603Aは気圧(エア)で動作し、両手操作の安全スイッチを備えており、動作中の安全上の問題はありません。　さまざまなダイカッターを使用することで、さまざまな形状の試験片をすばやく切断できます。 適用な切断材料は紙類、ゴム、プラスチック、革など柔らかい材料になります。　ダイカッターの形状により異なる試験片を作ることができます。

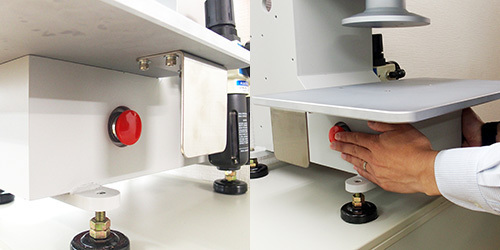

◎安全設計

両脇のスタートボタンを同時に押さないと作動しない機構を採用。両手を使うので、手を挟むなどの事故を防止します。

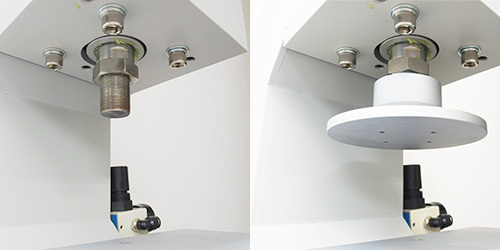

◎アタッチメントの交換も簡単！



◎打抜用板

付属品
切り込む時の安定性を保つこと。

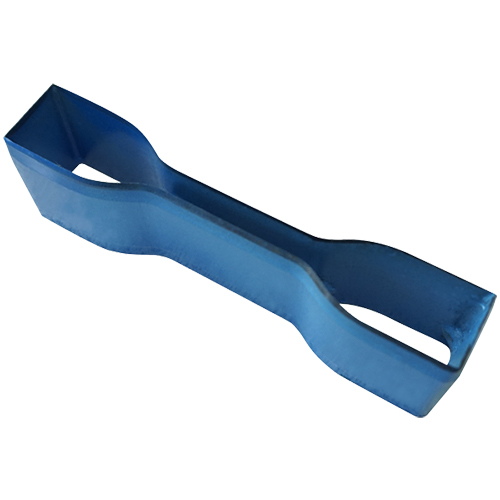

◎打抜カッター - A型

有料オプション。
A型打抜カッター(厚い刃)，耐久性がいいですが、精確度はB型より低いです。
お客様のニーズにより製造できます。

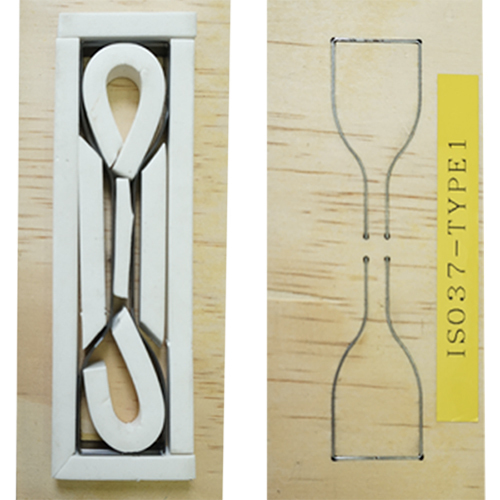

◎打抜カッター - B型

有料オプション。
B型打抜カッター(薄い刃)，精確度がいいですが、耐久性はA型より低いです。
お客様のニーズにより製造できます。
